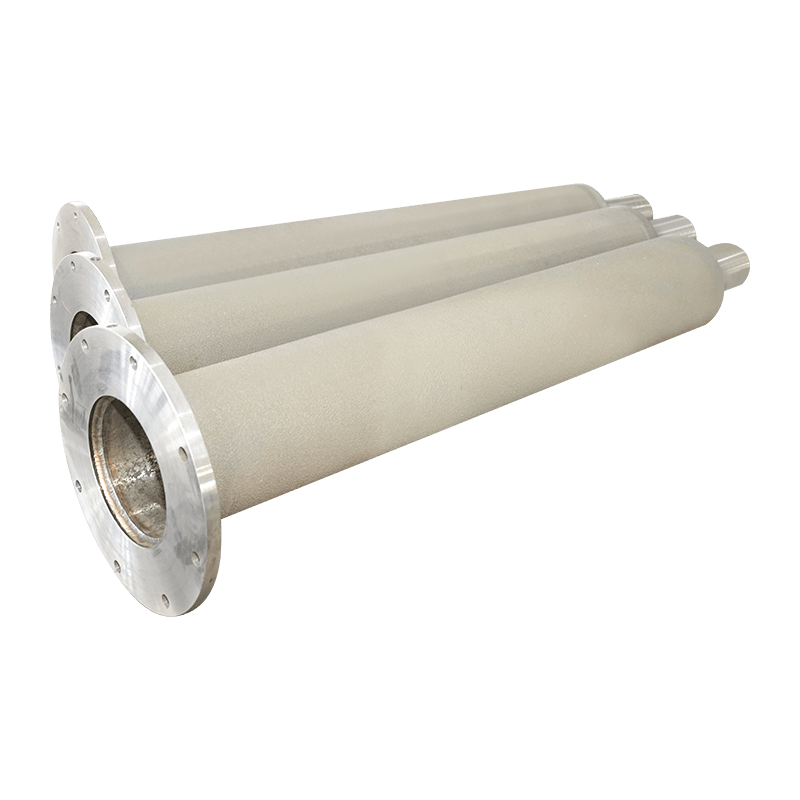

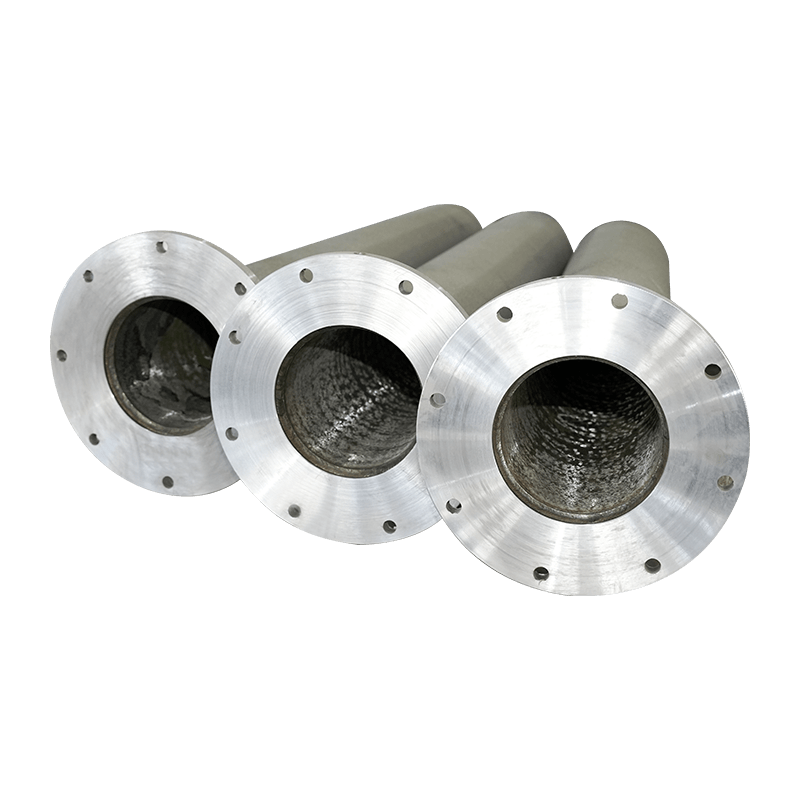

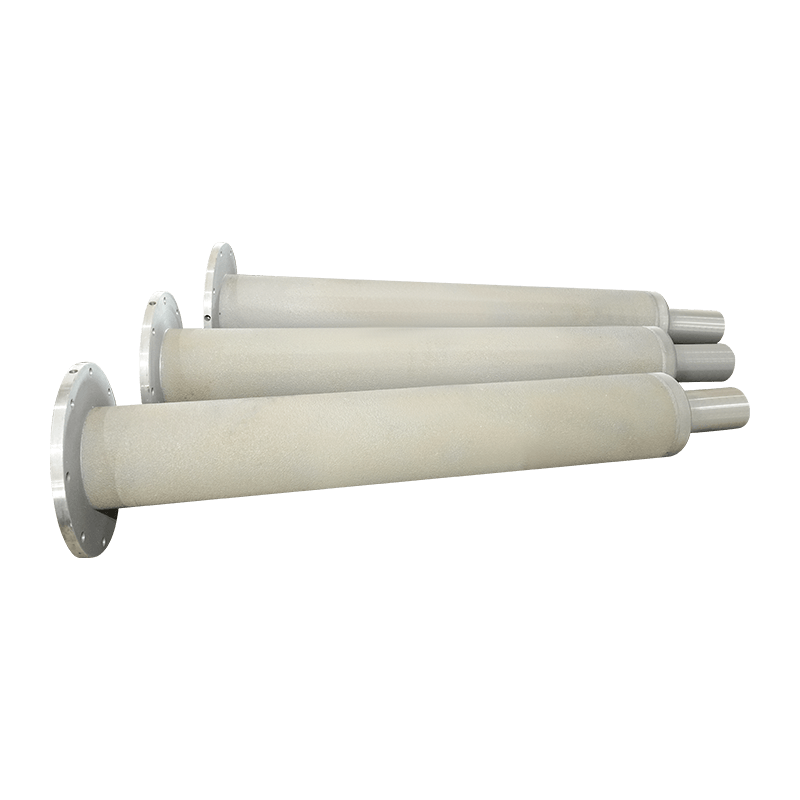

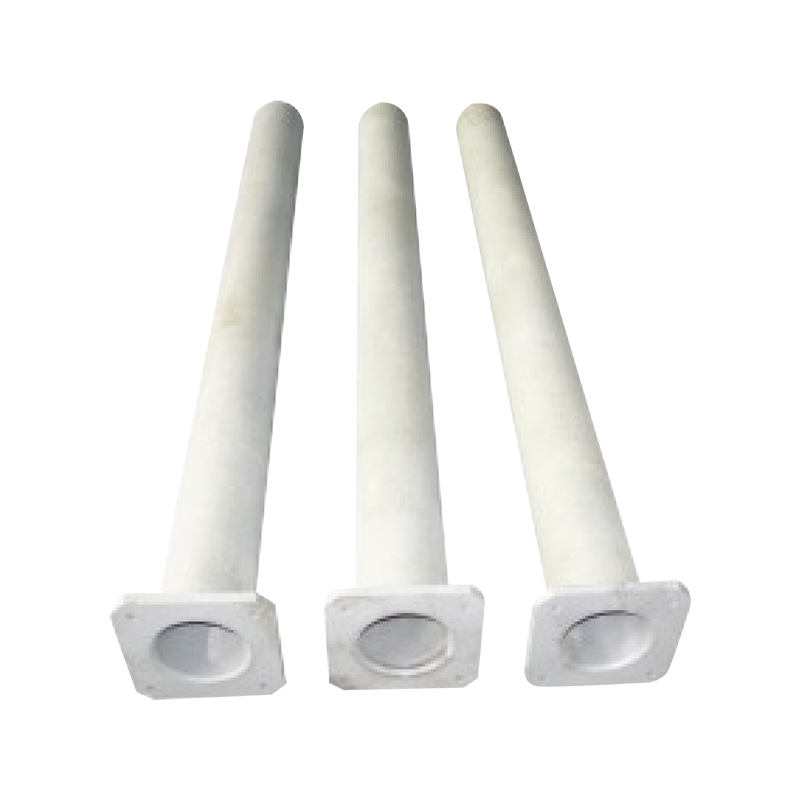

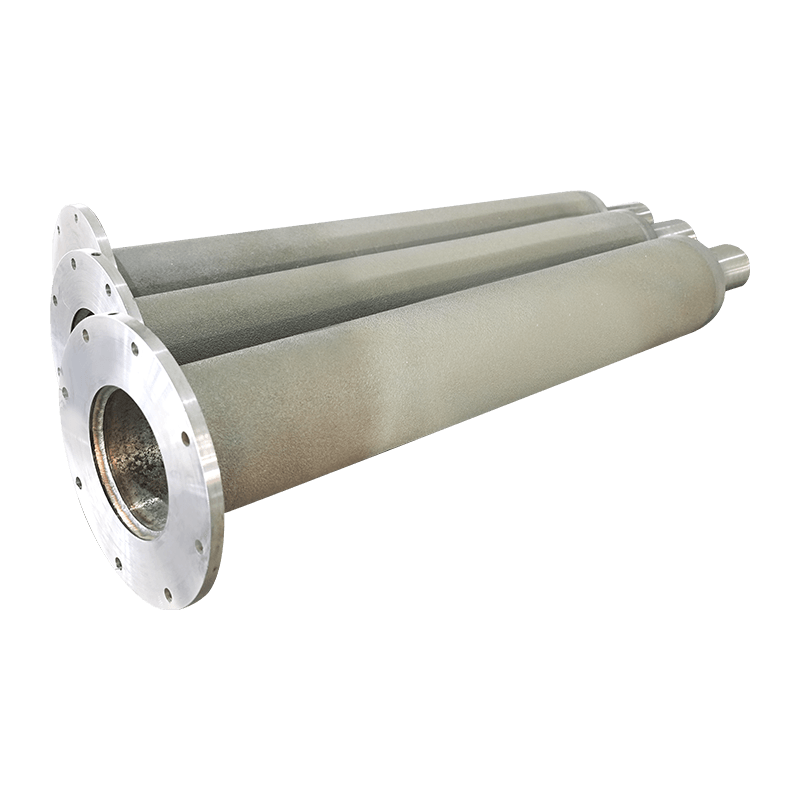

Elektriskt värmestrålningsrör är en typ av värmeelement som är inneslutet i en skyddshylsa och värms upp av el. Hylsan strålar indirekt värmen till ugnsfodret och det bearbetade arbetsstycket och används i stor utsträckning i olika värmeugnar inom värmebehandlingsindustrin. Det elektriska strålningsröret består huvudsakligen av en värmebeständig stållegeringshylsa och en värmare, som är lindad runt en värmebeständig, isolerande keramisk rörkärna med ett spiralspår av en elektrisk värmetråd.
Fördelarna med detta strålningsrör är:
① Kan bytas ut på jobbet utan att påverka produktionen;
② Mer rimlig kraftfördelning;
③ Fördelaktigt för atmosfärens flöde inuti ugnen;
④ Med processändringar är det bekvämt att öka eller minska ugnseffekten, justera värmekapaciteten och andra fördelar.
Våra strålningsrör är designade för användning inte bara i värmebehandlingsutrustning för hushåll utan också som ersättningskomponenter för importerade värmebehandlingssystem. 1998 belönades denna produktlinje med guldmedaljen på National Technology Exhibition.
Värmeelementet (rörkärnan) inuti strålningsröret finns i flera konfigurationer: burtyp, vertikal remsalindad typ och spirallindad motståndstrådstyp. Motståndstrådmaterialen som används är nickel-krom (Ni-Cr) och järn-krom (Fe-Cr) legeringar. Ytbelastningen är typiskt konstruerad till ≤1 W/cm², med enkelrörseffekt som sträcker sig från 3kW till 60kW. Arbetstemperaturen för värmeelementet sträcker sig från 500°C till 1300°C.
Det yttre skyddsröret tillverkas i tre typer: centrifugalgjutna rör, valsade och svetsade rör och sömlösa rör.
När det gäller livslängd:
Släckugnar: ≥1 år
Anlöpningsugnar: ≥3 år
Gaseldade strålrör: ≥2 år
För material för hylsor, se tabellen nedan.
| Betyg/Prestanda | 1Cr13Al4 | 0Cr25Als | OCr21Al6 | 0Cr21Al6Obs | 0Cr27Al7NO2 | Cr15Ni6o | Cr20Ni6o | Cr20Ni30 | |
| Huvudkemiska komponenter % | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balans | Balans | Balans | Balans | Balans | Balans | Balans | ||
| Re | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balans | 28-32 | ||||||
| Maximal driftstemperatur för komponenter℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densitet /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistivitet Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Temperaturkoefficient för motstånd×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Smältpunkt ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Draghållfasthet MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Förlängning % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Minskning av area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Antal böjar | >5 | >5 | >5 | >5 | >5 | ||||
| Hårdhet | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisation | Ferriter (F) | Ferriter (F) | Ferriter (F) | Ferriter (F) | Ferriter (F) | Austenitisk (A) | Austenitisk (A) | Austenitisk (A) | |
| Magnetism | Magnetism | Magnetism | Magnetism | Magnetism | Magnetism | Icke-magnetisk | Icke-magnetisk | Icke-magnetisk | |
Strålningsrör produktionsplats
Strålningsrör, feldetektering
Färdig produkt
W-format strålningsrör
U-format strålningsrör
Armbåge
På plats gjutning av rör
Strålningsrörtrycktest
