Strålröret av U-typ är en vanlig anordning utformad för att förhindra direktkontakt mellan bränsleförbränningsprodukter och arbetsstycket, samt för att skydda värmeelement från ugnsatmosfärskorrosion. Förbränning av bränsle eller omvandling av elektrisk energi sker inuti värmebeständiga stålrör, vilket gör att värme kan strålas ut genom rörväggarna till arbetsstycket. Denna design underlättar avsevärt industriell bearbetning och produktion.
Våra strålningsrör är designade för användning inte bara i värmebehandlingsutrustning för hushåll utan också som ersättningskomponenter för importerade värmebehandlingssystem. 1998 belönades denna produktlinje med guldmedaljen på National Technology Exhibition.
Värmeelementet (rörkärnan) inuti strålningsröret finns i flera konfigurationer: burtyp, vertikal remsalindad typ och spirallindad motståndstrådstyp. Motståndstrådmaterialen som används är nickel-krom (Ni-Cr) och järn-krom (Fe-Cr) legeringar. Ytbelastningen är typiskt konstruerad till ≤1 W/cm², med enkelrörseffekt som sträcker sig från 3kW till 60kW. Arbetstemperaturen för värmeelementet sträcker sig från 500°C till 1300°C.
Det yttre skyddsröret tillverkas i tre typer: centrifugalgjutna rör, valsade och svetsade rör och sömlösa rör.
När det gäller livslängd:
Släckugnar: ≥1 år
Anlöpningsugnar: ≥3 år
Gaseldade strålrör: ≥2 år
För material för hylsor, se tabellen nedan.
| Betyg/Prestanda | 1Cr13Al4 | 0Cr25Als | OCr21Al6 | 0Cr21Al6Obs | 0Cr27Al7NO2 | Cr15Ni6o | Cr20Ni6o | Cr20Ni30 | |
| Huvudkemiska komponenter % | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Balans | Balans | Balans | Balans | Balans | Balans | Balans | ||
| Re | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | Lämpligt belopp | |
| Mo | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Balans | 28-32 | ||||||
| Maximal driftstemperatur för komponenter℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Densitet /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Resistivitet Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Temperaturkoefficient för motstånd×10-51℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Smältpunkt ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Draghållfasthet MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Förlängning % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Minskning av area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Antal böjar | >5 | >5 | >5 | >5 | >5 | ||||
| Hårdhet | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organisation | Ferriter (F) | Ferriter (F) | Ferriter (F) | Ferriter (F) | Ferriter (F) | Austenitisk (A) | Austenitisk (A) | Austenitisk (A) | |
| Magnetism | Magnetism | Magnetism | Magnetism | Magnetism | Magnetism | Icke-magnetisk | Icke-magnetisk | Icke-magnetisk | |
Strålningsrör produktionsplats
Strålningsrör, feldetektering
Färdig produkt
W-format strålningsrör

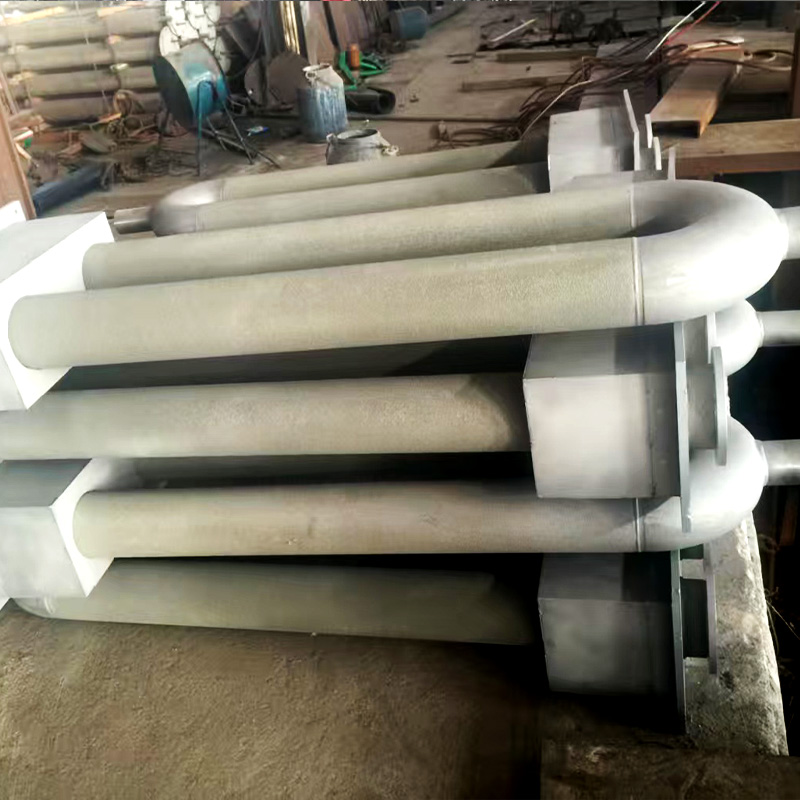

U-format strålningsrör
Armbåge
På plats gjutning av rör
Strålningsrörtrycktest
