Hur fungerar strålningsrörsvärmare? En komplett teknisk guide för köpare

En strålningsrörvärmare är ett gaseldat infrarött värmesystem som producerar värme genom att bränna bränsle inuti ett slutet metallrör och stråla ut värmeenergin direkt till föremålen, människorna och golven under det. Till skillnad från en varmluftsvärmare, som värmer hela luftvolymen i en byggnad, avger en strålningsrörsvärmare infraröda vågor som färdas i raka linjer tills de når en fast yta. Golvet, maskinerna och de åkande absorberar den strålningen och släpper tillbaka värmen till sin omgivning. För anläggningsingenjörer och anläggningschefer är det praktiska resultatet snabbare komfortrespons, lägre bränsleförbrukning och jämnare golvtemperaturer i stora industribyggnader.

Hur en strålningsrörvärmare omvandlar bränsle till värme

Den kompletta driftsekvensen för en strålrörsvärmare kan reduceras till fyra klart definierade steg.

1. Brännaren blandar naturgas eller propan med en kontrollerad mängd förbränningsluft och antänder blandningen.
2. Lågan och heta förbränningsgaserna färdas genom ett långt stål- eller värmebeständigt legeringsrör och värmer gradvis upp rörväggen från insidan.
3. Den yttre ytan av röret når temperaturer på ungefär 800°F till 1000°F och börjar släppa ut infraröd strålning.
4. Den infraröda energin rör sig genom luften utan att värma den, träffar golvet och utrustningen och värmer dessa ytor direkt.

Det sista steget är den avgörande egenskapen för strålningsuppvärmning. En konvektionsvärmare är beroende av att varm luft stiger upp mot taket, skiktar sig i lager och lämnar kalla zoner nära lastkajen eller arbetsbänken. Strålande rör kringgår det problemet genom att leverera energi direkt till den ockuperade zonen. Luften värms upp först efter att golvet och utrustningen åter avger sin lagrade värme. Detta gör att termostaten kan ställas in flera grader lägre för samma upplevda komfort, varför många installationer rapporterar om bränslebesparingar på 25 till 40 procent jämfört med forcerade luftsystem.

De besparingar som visas ovan är typiska intervall som rapporteras i industriella installationer snarare än garanterade värden. Det faktiska resultatet beror på takhöjd, dragförhållanden, isoleringsnivå och hur ofta lastdörrar öppnas. Byggnader med högt i tak och stora luftvolymer svarar bäst på strålningsvärme eftersom det inte finns något behov av att värma luft som helt enkelt kommer att samlas nära taket. Faciliteter med frekventa dörröppningar gynnas också, eftersom strålningsenergin återställer golvvärmen snabbt efter att kall luft har rusat in. Ett forcerad luftsystem skulle ta mycket längre tid att värma upp hela den inre luftvolymen efter varje dörrcykel. Dessa driftsegenskaper gör det strålande tillvägagångssättet särskilt attraktivt i logistik- och produktionsmiljöer där luftläckage och byggnadshöjd motverkar konventionell uppvärmning. För anläggningar som också behöver processvärme eller ugnskomponenter används samma värmebeständiga legeringsteknik som finns i strålningsrör över relaterad utrustning, vilket är anledningen till att många köpare börjar med en detaljerad guide till grunderna för strålningsrör innan du skriver deras specifikation.

Nyckelkomponenter i en strålningsrörvärmare

Ett typiskt strålrörsvärmesystem är byggt av ett litet antal robusta komponenter. Att förstå var och en hjälper till att specificera rätt enhet och diagnostisera problem senare.

Brännare och styrsystem

Brännaren är hjärtat i systemet. Den drar in primärluft, blandar den med naturgas eller propan i ett kontrollerat förhållande och antänder blandningen inuti brännarröret. Styrsystemet inkluderar en gasventil, tändmodul, flamsensor och en termostat eller byggnadsstyrningsgränssnitt. Brännare kan arbeta i enstegs, tvåstegs eller modulerande läge. Tvåstegs och modulerande brännare förbättrar effektiviteten genom att minska bränsletillförseln när utrymmet inte behöver full effekt.

Strålande rör och reflektor

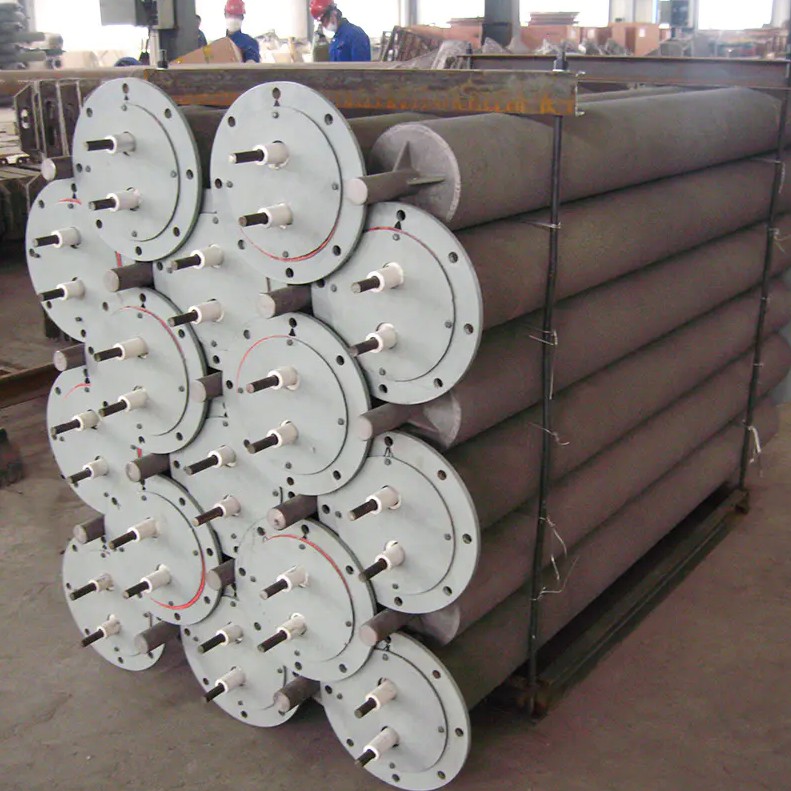

Själva strålröret är tillverkat av värmebeständigt stål eller höglegerat rostfritt stål i rak, U-formad eller W-formad geometri. Förbränningsgaser färdas genom röret och höjer dess yttemperatur till den punkt där infraröd emission börjar. En polerad aluminiumreflektor är placerad ovanför röret för att omdirigera uppåtriktad strålning mot golvet under, koncentrera värmen där människor faktiskt arbetar. Reflektorn skyddar även takkonstruktionen från överdriven exponering för strålningsvärme.

Avgassystem och vakuumsystem

Efter att förbränningsgaser passerat genom strålröret innehåller de fortfarande användbar värme och måste ventileras på ett säkert sätt. I en vakuum- eller undertryckskonstruktion drar en inducerad dragfläkt förbränningsprodukterna genom rör- och rökkanalen. I en övertryckskonstruktion trycker brännartrycket gaserna genom röret. Pull through-system är vanligare eftersom de eliminerar risken för att förbränningsgas läcker in i det upptagna utrymmet genom en skadad fog.

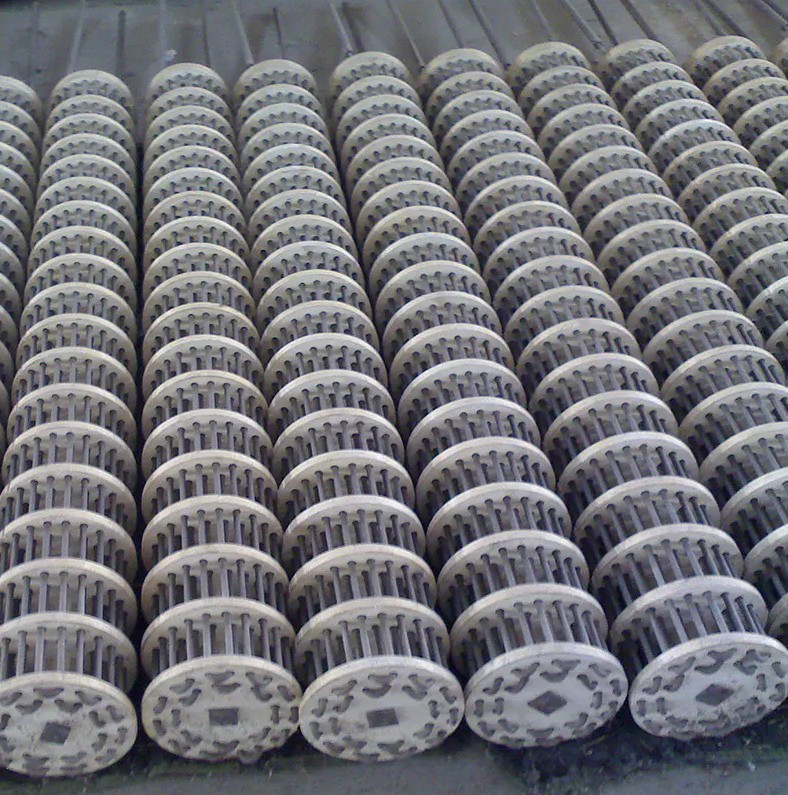

Strålrörets metallurgi är en viktig faktor i systemets livslängd. Rör som arbetar över 900°F upplever gradvis oxidation och termisk utmattning, så gjutna värmebeständiga legeringar och centrifugalgjutna höglegerade stål föredras för längre drift. Strålningsrör används även i industriella ugnar och värmebehandlingslinjer, där de separerar förbränningsatmosfären från processatmosfären och ger en jämn värmefördelning. Tillverkare av värmebehandlingsfixturer och ugnskomponenter tillämpar samma materialkunskap när de tillverkar strålningsrör, och många av dessa produktalternativ för strålningsrör finns i matchade legeringskvaliteter för kontinuerlig drift.

Strålande rörkonfigurationer och värmeeffekt

Formen på strålröret bestämmer hur mycket värmeavgivande yta som passar in i ett givet takutrymme. Tre standardkonfigurationer dominerar marknaden, och var och en har olika balans mellan kostnad, produktion och täckning.

An I-format strålningsrör är den enklaste layouten, i huvudsak ett rakt rör som monteras horisontellt i en liten vinkel. Den passar mindre verkstäder och smalare vikar där det räcker med en kompakt värmezon. Den raka layouten håller tryckfallet lågt och rörlängden kort, så brännarfläkten gör mindre arbete. Eftersom värmeeffekten är lägre är en I-formad enhet också det mest ekonomiska alternativet för en enskild värmezon.

Grossist I-Shaped Radiant Tube Manufacturer, Exporter Company Jiangsu Huaye Technology Co., Ltd är Kinas tillverkare av I-formade strålningsrör och exportörföretag för I-formade strålningsrör, vi anpassar och ... Visa produkt →

A U-format strålningsrör fördubblar den värmeavgivande ytan inom ungefär samma horisontella fotavtryck. Returböjen i ena änden skickar förbränningsgaser tillbaka genom ett andra ben, vilket innebär att taklängden som täcks av värmaren är ungefär densamma som dess fysiska rörlängd. Denna konfiguration används ofta i medelstora lager, reparationsverkstäder och produktionsceller. Den extra ytan höjer både den totala effekten och strålningseffektiviteten jämfört med ett rakt rör med liknande total längd.

Grossist tillverkare av U-formad strålningsrör, exportörsföretag Jiangsu Huaye Technology Co., Ltd är Kinas tillverkare av U-formade strålningsrör och exportörföretag för U-formade strålningsrör, vi skräddarsyr och ... Visa produkt →

A W-format strålningsrör är det högsta utgångsalternativet. Den ger fyra parallella genomgångar av rörytan för en brännare som är placerad i ena änden. Denna design är vald för stora öppna golvytor som flygplanshangarer, distributionscenter och stora tillverkningshallar. Även om den levererar mest värme, behöver W-konfigurationen också större spelrum och mer noggrant stödavstånd för att hantera termisk expansion.

Grossist W-Type Radiant Tube Manufacturer, Exporter Company Jiangsu Huaye Technology Co., Ltd är Kinas tillverkare av W-typ strålrör och exportör av W-typ strålrör, vi anpassade och hela... Visa produkt →

Utgångsvärdena ovan är indikativa för typiska gaseldade strålningsrörvärmare snarare än absoluta gränser. Faktiska värden beror på brännarkapacitet, rördiameter och legeringstjockleken på rörväggen. Längre rör ökar den totala ytan men ökar också tryckfallet för förbränningsgasen, så brännaren måste anpassas till rörets geometri. Att välja en konfiguration som är för stor för utrymmet leder till korta cykler och dålig komfort, medan en underdimensionerad enhet kommer att gå kontinuerligt och förbruka mer bränsle än nödvändigt. Ett korrekt anpassat system levererar jämn strålning utan drag eller buller som är förknippade med höghastighetsluftuppvärmning.

Strålningsvärmefördelning och komfortprofil

Hur värmen fördelas över ett golvplan är ett av de starkaste argumenten för strålningsrörvärmare. Eftersom infraröd energi färdas tills den kommer i kontakt med en yta, blir själva golvet en lågtemperaturradiator som släpper värme tillbaka uppåt. Detta ger en temperaturprofil som skiljer sig mycket från den för ett varmluftssystem.

Yttemperaturen längs ett strålningsrör är inte enhetlig. Nära brännaränden stiger metallen snabbt till topptemperatur eftersom lågan och förbränningsgaserna är hetast vid den punkten. När de rör sig mot avgasänden avger gaserna värme till rörväggen, så yttemperaturen sjunker gradvis. Ett väl utformat rör upprätthåller en temperaturskillnad på högst 20 till 25 procent mellan brännaränden och rökkanalens ände. Trots det avgör medeltemperaturen över hela röret hur mycket infraröd energi som levereras till utrymmet.

Temperaturkurvans mjuka stigning och fall har betydelse för både komfort och utrustningens livslängd. Om röret toppar för skarpt och sedan sjunker snabbt, får golvet direkt under brännaränden mycket mer strålning än resten av viken, vilket skapar varma punkter och kalla zoner. En jämnare profil gör att reflektorn kan fördela strålningen mer jämnt över den upptagna golvytan. Materialvalet påverkar också kurvan, eftersom höglegerade rör med god värmeledningsförmåga sprider värme utmed sin längd jämnare än rör av lågkvalitetsstål. Det är en anledning till varför industriella köpare specificerar certifierade högtemperaturlegeringsrör för lång livslängd och konsekvent produktion.

Radiant Tube Heater vs Unit Heater i stora utrymmen

Facility managers jämför ofta strålrörsvärmare med konventionella enhetsvärmare när de planerar en uppvärmning. Båda systemen har giltiga användningsområden, men värmeleverans fysik gör dem lämpliga för mycket olika förhållanden. Det snabbaste sättet att utforma beslutet är att titta på temperaturfördelningen som varje system skapar i en hög byggnad.

Radarjämförelsen ovan ger poäng för båda uppvärmningsmetoderna på fem praktiska kriterier. Rörstrålningsvärmare får högre effektivitet och komfort eftersom de levererar värme direkt till golvnivån istället för att trycka den mot taket. Temperaturjämnheten är också bättre, eftersom golvet fungerar som en sekundär radiator som jämnar ut värmen över utrymmet. Enhetsvärmare är något före bara när det gäller tystnad och tillgång till små utrymmen, eftersom en kanalförsedd eller propellerfläktenhet har färre långsiktiga problem med utmattning av rörmaterial.

Det verkliga problemet med en enhetsvärmare i en hög anläggning är skiktning. Varm luft stiger upp och samlas i takstolsområdet, där den inte har något nyttovärde, samtidigt som golvet förblir kallt och dragigt. Det är därför det praktiska prestandagapet ökar när takhöjden ökar. Ett strålningsrörsystem behöver inte trycka varm luft nedåt; den avger helt enkelt strålning som landar på golvet och de åkande. För byggnader med tak över 15 fot, som inkluderar de flesta lager och industrianläggningar, kan energin som går förlorad till skiktning i ett värmesystem vara betydande.

Val, installation och underhåll

Att välja rätt strålrörsvärmare börjar med en värmebelastningsberäkning, inte en tumregel. Beräkningen ska ta hänsyn till byggnadens klimatskal, isolering, luftväxlingar, dörröppningsfrekvens och interna värmekällor från maskiner eller processutrustning. Resultatet bestämmer den erforderliga BTU/h-effekten och antalet värmezoner. Takhöjd och monteringsavstånd avgör sedan rörkonfigurationen, eftersom reflektorn och rörytan måste hållas på säkert avstånd från brännbara material.

Installationskvaliteten har en direkt effekt på strålningseffektiviteten. Röret måste luta något uppåt mot avgasänden så att kondensat och förbränningsgaser strömmar i rätt riktning. Stödhängare måste tillåta röret att expandera och dra ihop sig när det värms och svalnar. Reflektorn bör hållas i rätt vinkel och hållas ren så att strålningen riktas mot målzonen snarare än sprids. En dåligt inställd reflektor kan minska värmen som når golvet med en märkbar marginal.

Underhåll är enkelt men viktigt. Brännaren bör inspekteras varje eldningssäsong med avseende på kolansamling och korrekta flamegenskaper. Rörytan bör kontrolleras med avseende på skevhet, lokal missfärgning eller sprickor, särskilt nära brännaränden där den termiska spänningen är högst. Även frånluftsfläkten och avloppslåset behöver åtgärdas, eftersom en blockerad kondensledning kan stänga av hela värmaren. De flesta tillverkare publicerar ett tydligt underhållsschema och att följa det skyddar garantin och förlänger livslängden för det värmebeständiga legeringsröret.

När projektet innebär byte av ett befintligt värmesystem eller utbyggnad till en ny byggnad är det värt att involvera utrustningsleverantören tidigt i projekteringsfasen. En leverantör som även tillverkar strålrören kan ge praktisk vägledning om materialkvaliteter, rörväggtjocklek och brännarmatchning. För att diskutera en specifik byggnadsprofil med metallurgiska ingenjörer, kontakta vårt ingenjörsteam med planlösning och driftsförhållanden.

Bottom Line på Radiant Tube Heater Effektivitet

Strålningsrörvärmare fungerar genom att förbränna gas inuti ett förseglat metallrör, värma upp det röret till infraröd emission och skicka strålningen direkt till golvet, utrustningen och människorna. Principen är okomplicerad, men tekniska beslut kring rörkonfiguration, legeringskvalitet och brännarkontroll avgör hur effektivt energin används i praktiken.

För stora utrymmen med högt i tak ger strålrörsvärmare mätbara fördelar vad gäller komfort och bränsleekonomi. Själva byggnadskonstruktionen blir en del av värmesystemet, absorberar strålning och släpper ut den långsamt istället för att förlora varm luft till takhålet. Att matcha rörkonfigurationen till värmebelastningen, installera systemet med korrekt inriktning och underhålla brännaren och rörytan kommer att hålla systemet igång effektivt under många uppvärmningssäsonger.
